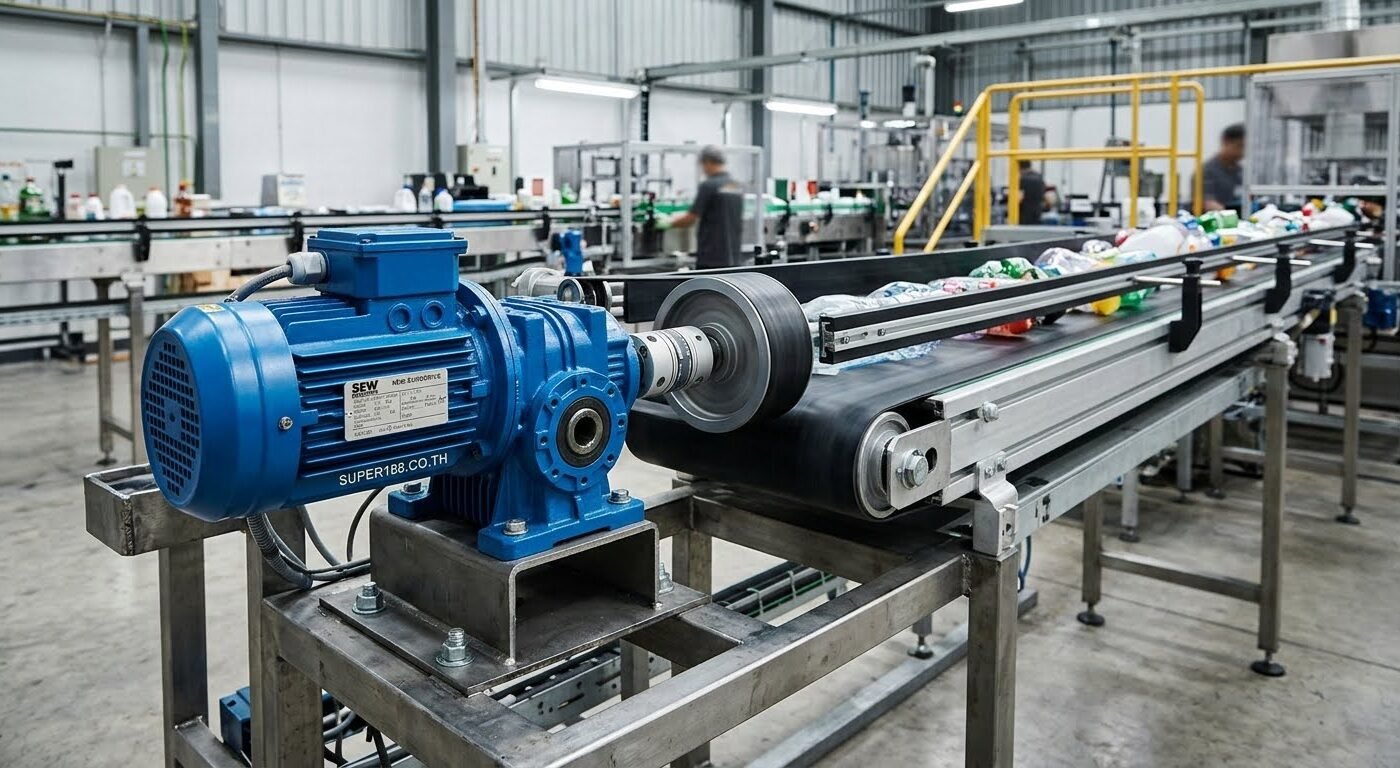

ในระบบลำเลียงและขนย้ายวัสดุของโรงงานอุตสาหกรรม ระบบสายพานลำเลียง (Conveyor System) ถือเป็นหัวใจสำคัญที่ช่วยขับเคลื่อนกระบวนการผลิตให้ดำเนินไปได้อย่างต่อเนื่อง ซึ่งอุปกรณ์ชิ้นสำคัญที่เป็นเสมือนขุมพลังขับเคลื่อนสายพานให้เคลื่อนที่ก็คือ “มอเตอร์เกียร์ (Gearmotor)“ นั่นเอง ทว่าการจะเลือกซื้อชุดมอเตอร์เกียร์มาติดตั้งหรือเปลี่ยนทดแทนตัวเดิมให้ทำงานได้อย่างมีประสิทธิภาพ ไม่พังง่าย และประหยัดพลังงานนั้น วิศวกรหรือผู้ประกอบการจำเป็นต้องรู้วิธีการเลือก กำลัง (Power) และ อัตราทด (Gear Ratio) อย่างถูกต้อง วันนี้เราจะมาเจาะลึกวิธีคิดแบบเข้าใจง่ายกันครับ
1. วิธีเลือก “กำลังของมอเตอร์” (Motor Power)
กำลังของมอเตอร์มักระบุเป็นหน่วย กิโลวัตต์ (kW) หรือ แรงม้า (HP) การเลือกกำลังที่ต่ำเกินไปจะทำให้มอเตอร์ไม่มีแรงฉุด สายพานสตาร์ทไม่ติด และเกิดความร้อนสูงจนมอเตอร์ไหม้ในที่สุด ในทางกลับกันหากเลือกขนาดใหญ่เกินไปก็จะทำให้สิ้นเปลืองงบประมาณและค่าไฟโดยไม่จำเป็น โดยมีปัจจัยหลักที่ต้องนำมาคำนวณดังนี้:
- น้ำหนักของโหลดรวม (Total Load Weight): ต้องคิดน้ำหนักรวมของชิ้นงานหรือวัสดุทั้งหมดที่อยู่บนสายพานในขณะที่ลำเลียงเต็มพิกัด รวมกับน้ำหนักของตัวสายพาน (Belt) เองด้วย
- สัมประสิทธิ์แรงเสียดทาน (Friction): หน้างานแต่ละประเภทมีแรงเสียดทานไม่เท่ากัน เช่น สายพานที่วิ่งบนถาดรองสแตนเลส (Slider Bed) จะมีแรงเสียดทานสูงกว่าสายพานที่วิ่งบนลูกกลิ้ง (Roller Conveyor)
- ลักษณะความลาดชัน: หากเป็นสายพานลำเลียงแนวราบจะใช้กำลังน้อยกว่าสายพานลำเลียงแนวลาดชันหรือแนวดิ่ง (Incline Conveyor) ที่ต้องใช้แรงส่งเพื่อชนะแรงดึงดูดของโลก
- การเผื่อค่าความปลอดภัย (Safety Factor): ในทางวิศวกรรม ควรเผื่อกำลังมอเตอร์เพิ่มขึ้นอีกประมาณ 15% – 20% จากค่าที่คำนวณได้จริง เพื่อรองรับจังหวะการออกตัว (Starting Torque) และการโหลดชิ้นงานที่อาจเกินพิกัดในบางช่วง
2. วิธีเลือก “อัตราทดเกียร์” (Gear Ratio)
อัตราทดเกียร์ (เขียนแทนด้วยสัญลักษณ์ Ratio หรือ ไอ: i) เป็นตัวกำหนด ความเร็วรอบในการเคลื่อนที่ ของสายพาน และช่วยเพิ่ม แรงบิด (Torque) ให้กับระบบ โดยมีขั้นตอนการพิจารณาดังนี้:
-
- หาความเร็วของสายพานที่ต้องการ (Line Speed): กำหนดก่อนว่าต้องการให้สายพานวิ่งด้วยความเร็วเท่าไหร่ โดยระบุหน่วยเป็น เมตรต่อนาที (m/min)
- คำนวณรอบหมุนของเพลาขับ (Output Speed): นำความเร็วสายพานมาคำนวณร่วมกับขนาดเส้นผ่านศูนย์กลางของลูกกลิ้งขับ (Drive Pulley) เพื่อหาว่าใน 1 นาที เพลาขับต้องหมุนกี่รอบ (RPM)
- เทียบกับรอบของมอเตอร์ไฟฟ้า: มอเตอร์ไฟฟ้า 4 โพล (4P) ทั่วไปจะมีความเร็วรอบมาตรฐานอยู่ที่ประมาณ 1,450 รอบต่อนาที (RPM)
- สูตรหาอัตราทด:
อัตราทด (i) = รอบของมอเตอร์ / รอบของเพลาขับที่ต้องการ- ตัวอย่างเช่น: หากคำนวณแล้วต้องการให้ลูกกลิ้งหมุน 50 รอบต่อนาที และใช้มอเตอร์ 1,450 รอบ อัตราทดที่ต้องใช้คือ 1,450 / 50 = อัตราทด 1:29 (หรือเลือกค่าใกล้เคียงในท้องตลาด เช่น อัตราทด 1:30)
ตารางสรุปการเลือกใช้งานมอเตอร์เกียร์ (Scannable Overview)
| ลักษณะงานของสายพานลำเลียง | การเลือกกำลัง (Power) | การเลือกอัตราทด (Ratio) | ระบบเกียร์ที่แนะนำ |
|---|---|---|---|
| งานเบา – ระยะทางสั้น (เช่น สายพาน PVC/PU ลำเลียงกล่อง, อาหาร) |
ขนาดเล็กถึงปานกลาง (0.2 kW – 0.75 kW) |
อัตราทดต่ำถึงปานกลาง เน้นความเร็วรอบต่อเนื่อง |
เกียร์อินไลน์ (Helical Gear) หรือเกียร์หนอน (Worm Gear) |
| งานหนัก – โหลดหนาแน่น (เช่น ลำเลียงพาเลท, กระสอบ, ชิ้นส่วนเหล็ก) |
ขนาดใหญ่ แรงบิดสูง (1.5 kW – 5.5 kW ขึ้นไป) |
อัตราทดสูง เพื่อเพิ่มกำลังฉุดลาก |
เกียร์ประเภท Helical Bevel Gear เพื่อแรงบิดมหาศาล |
| งานแนวลาดชัน / ทางลาด (เช่น ขนย้ายของขึ้นที่สูง, สายพานกระพ้อ) |
ต้องเผื่อกำลังวัตต์สูงพิเศษ (เพื่อเอาชนะแรงโน้มถ่วง) |
อัตราทดปานกลางถึงสูง ต้องมีระบบเบรกล็อกกันไหล |
มอเตอร์เกียร์แบบติดเบรก (Brake Motor Gear) |
การเลือกกำลังและอัตราทดของมอเตอร์เกียร์ให้แมตช์กับระบบสายพานลำเลียง ไม่เพียงแต่ช่วยให้กระบวนการผลิตในโรงงานไหลลื่นไม่สะดุดเท่านั้น แต่ยังช่วยยืดอายุการใช้งานของเครื่องจักรและลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาวได้อย่างมหาศาลอีกด้วย
